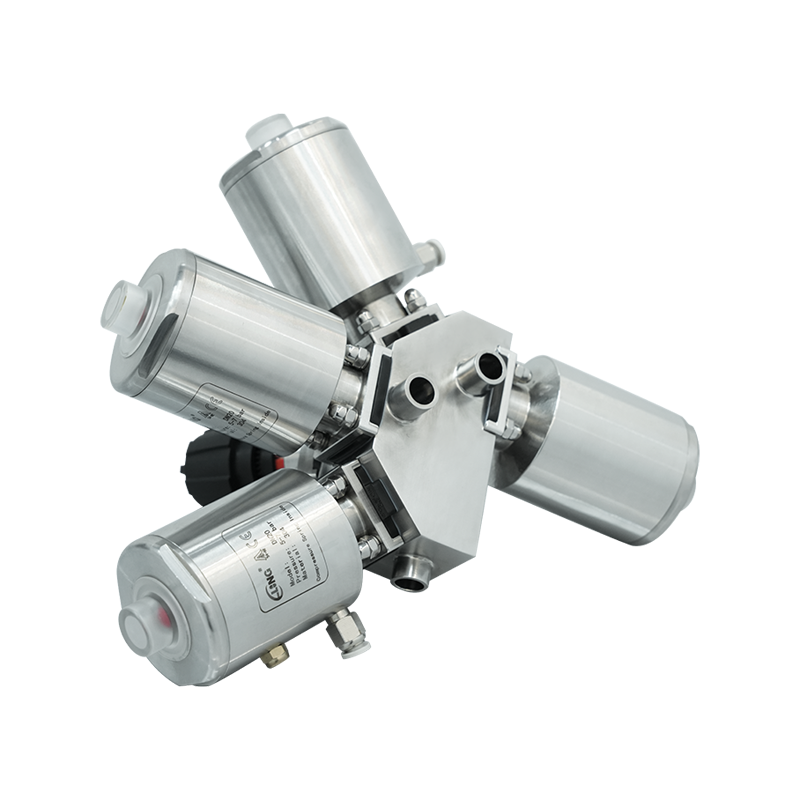

Förstå pneumatiska membranventilkomponenter och funktion
Pneumatiska membranventiler fungerar genom tryckluftstryck som verkar på ett flexibelt membran som styr vätskeflödet genom ventilkroppen, vilket ger exakt kontroll och pålitlig avstängning i olika industriella tillämpningar. Den grundläggande designen separerar processmediet från manövermekanismen genom ett elastomer- eller PTFE-membran, vilket förhindrar kontaminering av känsliga vätskor samtidigt som interna komponenter skyddas från frätande eller nötande ämnen. Denna isoleringsegenskap gör pneumatiska membranventiler särskilt värdefulla vid läkemedelstillverkning, livsmedelsbearbetning, kemisk hantering och halvledartillverkning där produktens renhet och föroreningsförhindrande representerar kritiska driftskrav.
Ventilhuset inrymmer flödespassagen och membransätet, vanligtvis konstruerade av rostfritt stål, PVC, PVDF eller andra material som väljs baserat på kemisk kompatibilitet med processvätskan och kraven på drifttemperatur. Själva membranet klämmer fast mellan ventilkroppen och motorhuvsenheten, vilket skapar en tätning som förhindrar vätskemigrering in i manöverkammaren samtidigt som kompressorn eller spindeln kan överföra manöverkraften från det pneumatiska manöverdonet till membranet. Materialval för membranet visar sig vara kritiskt, med alternativ inklusive EPDM för allmän vattenservice, Viton för kemikaliebeständighet, PTFE för extrem kemisk kompatibilitet och specialiserade föreningar för högtemperaturapplikationer eller specifik kemisk exponering.
Det pneumatiska ställdonet omvandlar tryckluftstrycket till mekanisk kraft som öppnar eller stänger ventilen, med ställdonets storlek bestäms av den erforderliga spindelkraften för att övervinna vätsketrycket, membranets styvhet och alla processförhållanden som påverkar ventilens funktion. Linjära ställdon ger proportionell styrning genom varierande lufttryck som placerar membranet i mellanpunkter mellan helt öppet och helt stängt, vilket möjliggör exakt flödesreglering i automatiserade processtyrningssystem. Fjäderreturställdon har interna fjädrar som automatiskt driver ventilen till ett förutbestämt säkert läge vid lufttrycksförlust, vilket ger felsäker drift som är avgörande för nödavstängningssystem och applikationer som kräver förutsägbart felläge.
Planering före installation och förberedelse av plats
Framgångsrik installation av pneumatisk membranventil börjar med omfattande planering som tar upp rörkonfiguration, ställdonets tillgänglighet, instrumentluftkrav och miljöförhållanden på installationsplatsen. Granska process- och instrumentdiagram för att verifiera den specificerade ventilstorleken, tryckklassificeringen, materialkonstruktionen och aktiveringskraven matchar de faktiska applikationsförhållandena, vilket bekräftar att den valda ventilen kan hantera det maximala driftstrycket, extrema temperaturer och kemikalieexponeringar som förväntas under normala och störda förhållanden. Avvikelser mellan specifikationer och fältförhållanden bör lösas innan installationen fortsätter, eftersom installation av inkompatibla ventiler skapar säkerhetsrisker, driftsproblem och potentiella skador på utrustningen.
Röruppriktning och stödkrav kräver uppmärksamhet under förinstallationsplanering, eftersom felinriktade rör utsätter ventilhus för mekanisk påfrestning som kan orsaka läckage, för tidigt fel eller driftssvårigheter. Rörsystemet bör inkludera lämpliga stöd på båda sidor av ventilplatsen, vilket förhindrar att ventilen bär upp rörvikten som skulle skapa påkänningar på ventilkroppen eller anslutningarna. Verifiera att uppströms och nedströms rörledningar följer samma nominella storlek som ventilen, eller bekräfta att lämpliga reducerare finns tillgängliga om storleksövergångar inträffar nära ventilens placering. Försök att kompensera för felaktiga rörledningar genom att dra åt ventilanslutningarna för hårt skapar spänningskoncentrationer som spricker ventilkroppar, särskilt med spröda material som PVC eller glasfodrade komponenter.
Instrumentets lufttillförselkrav inkluderar verifiering av adekvat tryck, flödeskapacitet och luftkvalitet för att driva det pneumatiska ställdonet tillförlitligt under hela dess livslängd. Standard pneumatiska ställdon kräver vanligtvis 40 till 100 pund per kvadrattum lufttryck beroende på ställdonets design och ventilstorlek, med lufttillförselsystem som bibehåller trycket minst tjugo procent över minimikraven på ställdonet för att säkerställa tillförlitlig drift trots variationer i matningstrycket. Luftkvalitetsspecifikationer kräver i allmänhet avlägsnande av fukt, olja och partiklar genom filtrerings- och torkningsutrustning, vilket förhindrar korrosion av ställdonet, försämring av tätningar och driftsproblem från förorenad lufttillförsel. Att installera en dedikerad filterregulatorenhet nära ventilplatsen ger lokal luftkonditionering och tryckreglering som är specifik för den ventilens krav.
Checklista före installation
- Verifiera att ventilspecifikationerna överensstämmer med processkraven inklusive storlek, tryckklassificering, materialkompatibilitet och ändanslutningstyp innan du tar bort från förpackningen eller förbereder för installation
- Inspektera ventilen och ställdonet för transportskador inklusive bucklor, sprickor eller böjda komponenter, och verifiera att alla tillbehör inklusive lägesställare, gränslägesbrytare eller magnetventiler är närvarande och oskadade
- Se till att rören är rena, ordentligt stödda och inriktade inom acceptabla toleranser, med packningsytor fria från skräp, skador eller ojämnheter som kan äventyra tätningen
- Verifiera instrumentets lufttillförsel uppfyller tryck-, flödes- och kvalitetskraven med lämplig utrustning för filtrering, reglering och fuktavlägsnande installerad och fungerar korrekt
- Se till att det finns tillräckligt fritt utrymme för manövrering av ställdonet, underhållsåtkomst till membran- och motorhuvsenheten och framtida utbyte av slitagekomponenter utan omfattande demontering av rörledningar

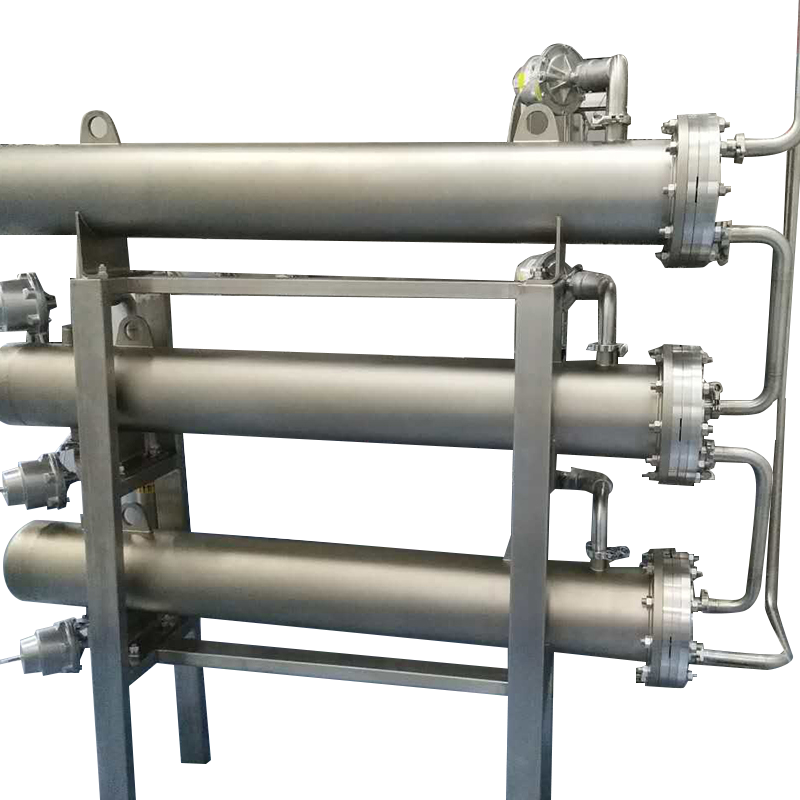

Ventilhusets installation och anslutningsprocedurer
Korrekt ventilorientering säkerställer optimal prestanda och förhindrar driftsproblem, med de flesta membranventiler designade för specifika installationspositioner indikerade av flödespilar gjutna eller stämplade på ventilhuset. Att installera ventiler bakåt vänder det avsedda flödesmönstret över membranet, vilket kan orsaka för tidigt slitage, minskad avstängningsförmåga eller styrinstabilitet i stryptillämpningar. Manöverdonets orientering kräver också övervägande, med pneumatiska manöverdon vanligtvis monterade vertikalt ovanför ventilkroppen för att förhindra fuktackumulering i manöverdonskamrarna och tillåta korrekt dränering av eventuell kondens som bildas under drift.
Installation av flänsanslutning för flänsförsedda membranventiler innebär noggrant val av packning, åtdragningssekvenser för bultar och vridmomentkontroll för att skapa enhetlig kompression runt hela flänsens omkrets utan att överbelasta ventilkroppen. Välj packningar som är kompatibla med både processvätskan och flänsmaterialet, med helsidiga packningar som rekommenderas för plast- eller glasfodrade ventilkroppar för att fördela bultbelastningar över hela flänsytan istället för att koncentrera spänningen vid den upphöjda ytan. Montera flänsbultarna fingertätt till en början, applicera sedan vridmoment i ett stjärnmönster och arbeta från motsatta bultar progressivt mot intilliggande fästelement, avsluta flera åtdragningspassager med gradvis ökande vridmoment tills du når det specificerade slutvärdet som är lämpligt för flänsmaterialet och klassificeringen.
Installation av gängad anslutning kräver gängtätningsmedel eller tejp som förhindrar läckage utan att förorena processströmmen eller göra framtida demontering svår. Applicera PTFE-tejp eller lämpligt gängtätningsmedel endast på hangängor, linda in tejpen i den riktning som åtdragningsrörelsen komprimerar istället för att linda upp tejpen från gängorna. Gängingrepp bör börja lätt för hand, med motstånd som indikerar korsgängning, skadade gängor eller främmande material som kräver korrigering innan skiftnycklar appliceras. Dra åt gängade anslutningar till rekommenderade vridmomentvärden med hjälp av lämpliga skiftnyckelstorlekar som greppar plattorna helt, undvik justerbara skiftnycklar eller rörnycklar som kan skada ventilkroppar eller deformera anslutningsgängor genom överdriven eller felaktigt fördelad kraft.

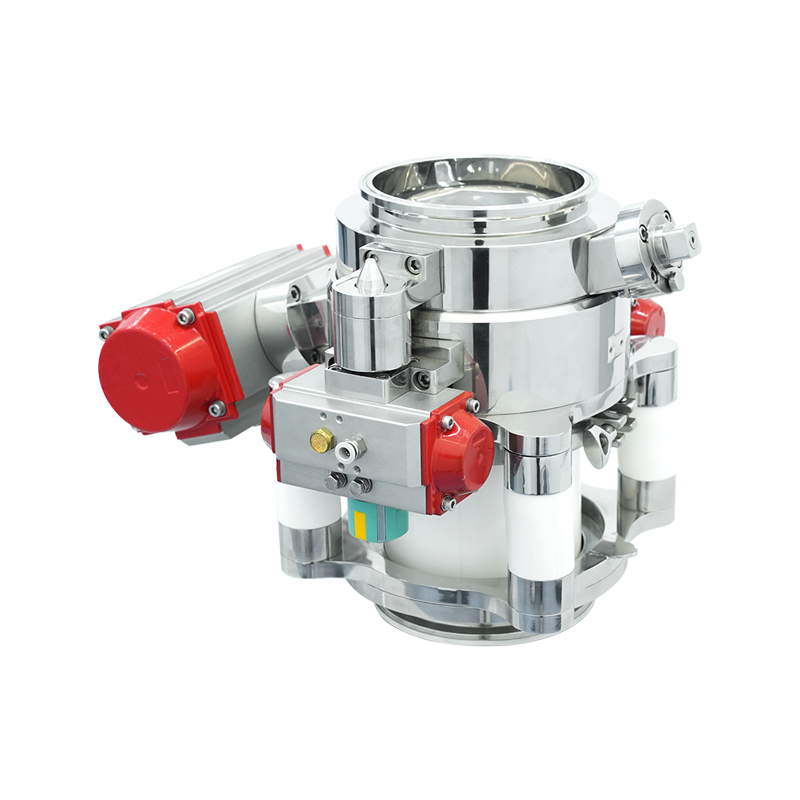

Pneumatisk ställdonmontering och luftledningsanslutning
Montering av ställdon på ventilhuven kräver att man verifierar korrekt inriktning mellan ställdonets spindel och ventilkompressorn eller membranplattan, vilket säkerställer att kraftöverföringen sker koncentriskt utan sidobelastning som orsakar bindning eller för tidigt slitage. De flesta pneumatiska membranventiler använder standardiserade monteringsmönster för ställdon som överensstämmer med industristandarder såsom VDI/VDE 3845 eller ISO 5211, vilket möjliggör utbytbarhet mellan ställdon från olika tillverkare. Kontrollera dock att monteringsbulthålsmönster, skaftanslutningar och övergripande dimensioner matchar innan du försöker installera, eftersom dimensionsvariationer mellan förment kompatibla komponenter kan förhindra korrekt montering eller skapa driftsproblem trots framgångsrik fysisk installation.
Att fästa ställdonet vid ventilen innebär att monteringsbultarna dras åt till specificerade vridmomentvärden i en tvärmönstersekvens som fördelar klämkraften jämnt runt monteringsflänsen. Under åtdragning tillåter rörelse mellan manöverdon och ventil som skadar monteringsytor och skapar inriktningsproblem, medan överdragning kan spricka plastventilhuvar eller deformera monteringsflänsar på metallkomponenter. De flesta tillverkare specificerar monteringsbultsmoment i sina installationsinstruktioner, med värden som varierar baserat på bultstorlek, material och den specifika ventil-aktuatorkombinationen som installeras. I avsaknad av specifika vridmomentspecifikationer, tillämpa standard vridmomentvärden för den bultkvalitet och storlek som används, och iaktta särskild försiktighet med plastkomponenter som tolererar lägre belastning än metallenheter.
Luftledningsanslutningar till ställdonet kräver lämpliga kopplingar, slangmaterial och anslutningsmetoder som förhindrar läckage samtidigt som det möjliggör framtida frånkoppling för underhåll eller byte av ställdon. Plast- eller nylonslangar med lämplig storlek för ställdonsportens anslutningar ger flexibla anslutningar som rymmer mindre ställdonrörelser samtidigt som de motstår kinkningar eller flödesbegränsningar. Push-to-connect-kopplingar möjliggör snabba, tillförlitliga anslutningar utan att kräva gängtätningsmedel eller specialverktyg, även om korrekta tekniker för skärning och införing av rör visar sig vara avgörande för läckagefri prestanda. Klipp av slangen med lämpliga skär som ger fyrkantiga, rena snitt utan att deformera röränden, för sedan in slangen helt i kopplingen tills den bottnar mot det inre stoppet, verifiera säkert ingrepp genom att försöka dra lös slangen utan att släppa kopplingskragen.
Integration och testning av styrluftsystem
Filter-regulatorinstallation i lufttillförselledningen ger lokal luftkonditionering och tryckkontroll som är specifik för ventilställdonets krav, kompenserar för variationer i tilloppstrycket och tar bort föroreningar som kan äventyra ställdonets prestanda. Montera filter-regulatorenheten på en lättillgänglig plats för att möjliggöra bekvämt byte av filterelement och kondensatavlopp utan att kräva omfattande demontering eller avbryta operationer på intilliggande utrustning. Rikta filterregulatorn enligt tillverkarens anvisningar, vanligtvis vertikalt med filterskålen nedåt för att främja korrekt kondensatdränering och avsättning av föroreningar. Justera regulatorn för att leverera tryck cirka tio procent över minimikravet för ställdonet, vilket ger tillräcklig driftsmarginal samtidigt som man undviker onödig belastning på ställdonet från för högt tryck.
Magnetventilinstallation för automatiserad ventilstyrning kräver korrekt spänningsverifiering, elektrisk anslutningsintegritet och funktionstestning för att säkerställa tillförlitlig ventilaktivering som svar på styrsignaler. Verifiera att magnetventilens spänningsvärden matchar tillgängliga strömförsörjningar, bekräfta om AC- eller DC-spänning krävs och att spänningsstorleken faller inom acceptabla intervall. Montera magnetventiler i de riktningar som rekommenderas av tillverkare, vanligtvis med spolar uppåt för att förhindra fuktackumulering och möjliggöra korrekt ventilering. Elektriska anslutningar bör använda lämpliga ledningar, kabelgenomföringar eller sladdgrepp som bibehåller miljöskyddsklassificeringar samtidigt som de tillhandahåller dragavlastning som förhindrar skador på tråden från vibrationer eller oavsiktliga dragkrafter.
Ventillägesindikatorer eller gränslägesbrytare ger feedback som bekräftar ventilläge för kontrollsystemsövervakning och förreglingsfunktioner, vilket kräver korrekt montering, justering och verifiering under idrifttagning. Mekaniska gränslägesbrytare monteras typiskt på ställdonet med hjälp av fästen som placerar brytarmanöverdon för att koppla in kammar eller mål som är fästa vid ställdonets spindel, vilket skapar definitiva lägessignaler vid förutbestämda ventilrörelsepunkter. Justera gränslägesbrytarna så att de utlöses exakt vid önskade ventilpositioner, vanligtvis helt öppna och helt stängda för tvålägesventiler, verifiera sedan korrekt funktion genom att manuellt stryka ventilen genom hela intervallet samtidigt som man observerar förändringar i switchtillståndet. Elektriska anslutningar till gränslägesbrytare kräver uppmärksamhet på ledningsdragning, dragavlastning och miljöskydd som är lämpligt för installationsplatsen.
Konfiguration av pneumatisk systemanslutning
| Komponent | Plats | Syfte | Justering krävs |
| Filter-regulator | Nära ventilplats | Luftkonditionering och tryckkontroll | Ställ in på ställdonets krav |
| Magnetventil | Mellan regulator och ställdon | Automatiserad styrning | Inga typiskt |
| Positionerare | Monterad på ställdon | Proportionell kontrollpositionering | Kalibrering krävs |
| Manuell operatör | Fäst på ställdonet | Manuell nödåtgärd | Verifiera engagemang |
| Snabb avgasventil | Vid ställdonsporten | Snabb ventilstängning | Inga |
Driftsättningsprocedurer och funktionstestning
Initial slagtestning utan processvätska verifierar mekanisk funktion, ställdonets prestanda och frånvaron av bindning eller interferens innan potentiellt farliga material introduceras i systemet. Applicera instrumentluft gradvis medan du observerar ställdonets rörelser, lyssna efter ovanliga ljud som indikerar störningar eller felinriktning, och verifiera smidig färd genom hela området från helt stängt till helt öppet läge. För fjäderåtergående ställdon, verifiera korrekt felsäker funktion genom att ta bort lufttrycket och bekräfta att ventilen rör sig till sitt förutbestämda säkra läge inom förväntade tidsramar. Upprepa slagtestning flera gånger för att identifiera intermittenta problem och säkerställa konsekvent, repeterbar drift innan du fortsätter till trycktestning.
Sätesläckagetestning avgör ventilens avstängningsförmåga, avgörande för applikationer som kräver tät avstängning för att förhindra produktavfall, upprätthålla processkontroll eller säkerställa tillförlitligheten av säkerhetssystemet. Standardtestning av sätesläckage innebär att trycksätta ventilen från uppströmssidan med ventilen stängd, och sedan mäta läckageflödet eller tryckavfallet på nedströmssidan under en specificerad tidsperiod. Testtryck är vanligtvis lika med maximalt arbetstryck eller en specificerad procentandel därav, med acceptabla läckagehastigheter definierade av applikationskrav och industristandarder som ANSI/FCI 70-2 som klassificerar ventilavstängningsförmåga över flera klasser, från klass I för allmän service till klass VI för minimalt detekterbart läckage i kritiska applikationer.
Integrationstestning av styrsystem verifierar korrekt ventilsvar på styrsignaler, bekräftar korrekt felsäker drift och validerar förreglingsfunktioner innan ventilen sätts i normal drift. För automatiska on-off-ventiler, verifiera korrekt öppning och stängning som svar på magnetventilens strömförsörjning, kontrollera driftshastigheten och bekräfta fullständig körning till helt öppet och helt stängt läge. Proportionella reglerventiler kräver kalibrering av lägesställare eller ström-till-tryck-omvandlare, justering av noll- och spännviddsinställningar tills ventilpositionen exakt följer styrsignalen över hela driftsområdet. Testa förreglingsfunktioner genom att simulera störande tillstånd som bör utlösa ventilstängning, verifiera att ventilen reagerar korrekt och inom erforderliga tidsramar för att förhindra processexkursioner eller säkerhetssystemfel.
Vanliga installationsproblem och korrigerande åtgärder
Manövreringsorganets bindning eller trög drift indikerar typiskt felinriktning mellan manöverorganets spindel och ventilkompressorn, förorening i manöverorganets kammare eller otillräckligt lufttryck för att övervinna arbetskrafterna. Verifiera ställdonets monteringsinriktning genom att lossa monteringsbultarna något och kontrollera om driften förbättras, vilket indikerar att felaktig montering skapade bindande belastningar. Ta bort ställdonet och inspektera interna komponenter för förorening, korrosion eller skador som kräver rengöring eller utbyte. Mät det faktiska lufttillförseltrycket vid manöverdonet under driftsförhållanden för att identifiera tryckfall genom underdimensionerade slangar, restriktiva kopplingar eller otillräcklig filterregulatorkapacitet som förhindrar att manöverdonstrycket levereras.
Externt läckage vid ventilhusanslutningar tyder på felaktig packningsinstallation, otillräckligt bultmoment, skadade tätningsytor eller inkompatibla packningsmaterial som har försämrats vid kontakt med processvätskor. Dra åt flänsbultarna igen med rätt ordningsföljd och åtdragningsmoment, verifiera enhetlig kompression runt flänsens omkrets. Om läckaget kvarstår, demontera anslutningen och inspektera packningens skick, byt ut skadade eller nedbrutna packningar med lämpliga material som bekräftats vara kompatibla med processvätskan. Undersök flänstätningsytor för repor, skåror eller skevheter som förhindrar korrekt packningskompression, lackering eller byte av skadade komponenter vid behov för att återställa tätningsförmågan.
Överdrivet sätesläckage utöver acceptabla gränser indikerar membranskada, främmande material som förhindrar fullständig stängning, felaktig dimensionering av manöverdonet eller otillräcklig tätningskraft för att övervinna processtrycket. Inspektera membranet för skärsår, revor eller permanent deformation som förhindrar korrekt placering mot ventilhuset. Ta bort allt främmande material som har fastnat i sätesområdet som förhindrar fullständig stängning, undersök uppströms rörledningar för skräpkällor som kräver filtrering eller sållning för att förhindra upprepning. Verifiera ställdonets storleksberäkningar som bekräftar adekvat kraftgenerering för att komprimera membranet mot sätestrycket, särskilt för högtryckstillämpningar eller ventiler med stora membranytor som kräver betydande stängningskraft.
Dokumentation och underhållsplanering
Omfattande installationsdokumentation ger viktig information för felsökning, underhållsplanering och framtida modifieringar, inklusive detaljerade register över ventilspecifikationer, installationskonfiguration och idrifttagningstestresultat. Dokumentera ventiletikettsnummer, storlekar, tryckklasser, materialkonstruktion och specifika modellnummer för både ventilhus och ställdon, skapa korsreferenser till process- och instrumentdiagram och utrustningsdatabaser. Fotografera installerade ventiler från flera vinklar som visar röranslutningar, ställdonets orientering, tillbehör och spelrum, vilket ger visuella register användbara när du planerar underhållsaktiviteter eller undersöker driftproblem på distans.
Schema för förebyggande underhåll bör ta upp intervaller för byte av membran, servicekrav på ställdonet, byten av luftfilterelement och periodiska prestandatester baserat på tillverkarens rekommendationer och driftserfarenhet. Membran representerar den primära slitagekomponenten i pneumatiska membranventiler, som kräver periodiskt utbyte baserat på driftscykler, processvätskeaggressivitet och observerat läckage eller prestandaförsämring. Ställdonsunderhåll inkluderar smörjning av rörliga delar, inspektion av tätningar och O-ringar och verifiering av fjäderspänning i fjäder-retur-konstruktioner, med underhållsintervall som sträcker sig från årliga inspektioner för lätta applikationer till kvartalsvis service för ventiler som upplever svåra serviceförhållanden eller kritiska applikationer som inte tål oplanerade fel.
Reservdelsinventeringsplanering bör inkludera membran dimensionerade för varje ventilinstallation, kompletta ombyggnadssatser för ställdon och tillbehör som ofta misslyckas, såsom magnetventilspolar, lägesställare och gränslägesbrytare. Att underhålla tillräckliga reservdelar minimerar stilleståndstiden under korrigerande underhåll samtidigt som det möjliggör proaktivt utbyte av slitagekomponenter innan fel stör driften. Överväg att behålla kompletta reservventilenheter för kritiska applikationer där förlängd stilleståndstid skapar oacceptabla produktionsförluster eller säkerhetsrisker, vilket möjliggör ett snabbt utbyte av trasiga ventiler medan reparationer fortsätter offline utan att tidspressen kompromissar med kvaliteten.
Steg för verifiering efter installation
- Verifiera att alla skruvförband uppnår specificerade vridmomentvärden med korrekta åtdragningssekvenser dokumenterade och anslutningsintegritet bekräftad genom läckagetestning vid arbetstryck
- Bekräfta att ställdonets slagtid uppfyller specifikationerna genom att mäta den tid som krävs för fullständig körning från helt öppet till helt stängt läge under normala driftsförhållanden
- Dokumentera testresultat av sätesläckage som jämför uppmätta läckagehastigheter mot specificerade krav och industristandarder för ventilklassificeringen
- Testa felsäker drift genom att ta bort lufttrycket och verifiera korrekt ventilrörelse till ett förutbestämt säkert läge inom erforderlig tidsram utan bindning eller tvekan
- Validera kontrollsystemintegrering inklusive signalsvar, positionsindikeringsnoggrannhet och förreglingsfunktion genom omfattande funktionstestning innan normal drift börjar
- Komplett installationsdokumentation inklusive fotografier, testprotokoll, konfigurationsdata och underhållskrav för inkorporering i anläggningsunderhållshanteringssystem
